Hướng dẫn sử dụng điều khiển có màn hình LCD cho máy cấp khí tươi 2 chiều Leibniz, mã điều khiển KM-XF-1209A

• Hình ảnh điều khiển:
  Thông số Chi tiết
  Loại cảm biến Cảm biến nhiệt độ NTC
  Độ chính xác vị trí lắp đặt ±1°C
  Điện áp hoạt động DC 12V
  Dòng điện hoạt động ≤ 10mA
  Tần số hoạt động 0–20Hz (tùy chọn)
  Nhiệt độ hoạt động -40°C ~ +60°C
  Độ ẩm hoạt động 0% ~ 100% RH
  Nhiệt độ môi trường -10°C ~ 50°C
  Độ ẩm môi trường 0% ~ 90% RH
  Độ cao so với mực nước biển 0–3000m
  Áp suất khí quyển 0–100kPa, 0–600Pa, 0–2000Pa, 0–3000Pa, 0–4000Pa

KM-XF-1209A – BỘ ĐIỀU KHIỂN QUẠT THÔNG GIÓ

1. Hình dáng và các bộ phận

· 1 – Bo mạch điện tử
· 2 – Màn hình hiển thị
· 3 – Bảng điều khiển
· 4 – Các nút bấm
· 5 – Đèn báo
· 6 – Quạt
· 7–8 – Nhiệt độ trong nhà / ngoài trời
· 9–10 – Độ ẩm trong nhà / ngoài trời
· 11–12 – Tốc độ gió trong nhà / ngoài trời
· 13–14 – Độ ồn trong nhà / ngoài trời
· 15–16 – Cường độ ánh sáng trong nhà / ngoài trời

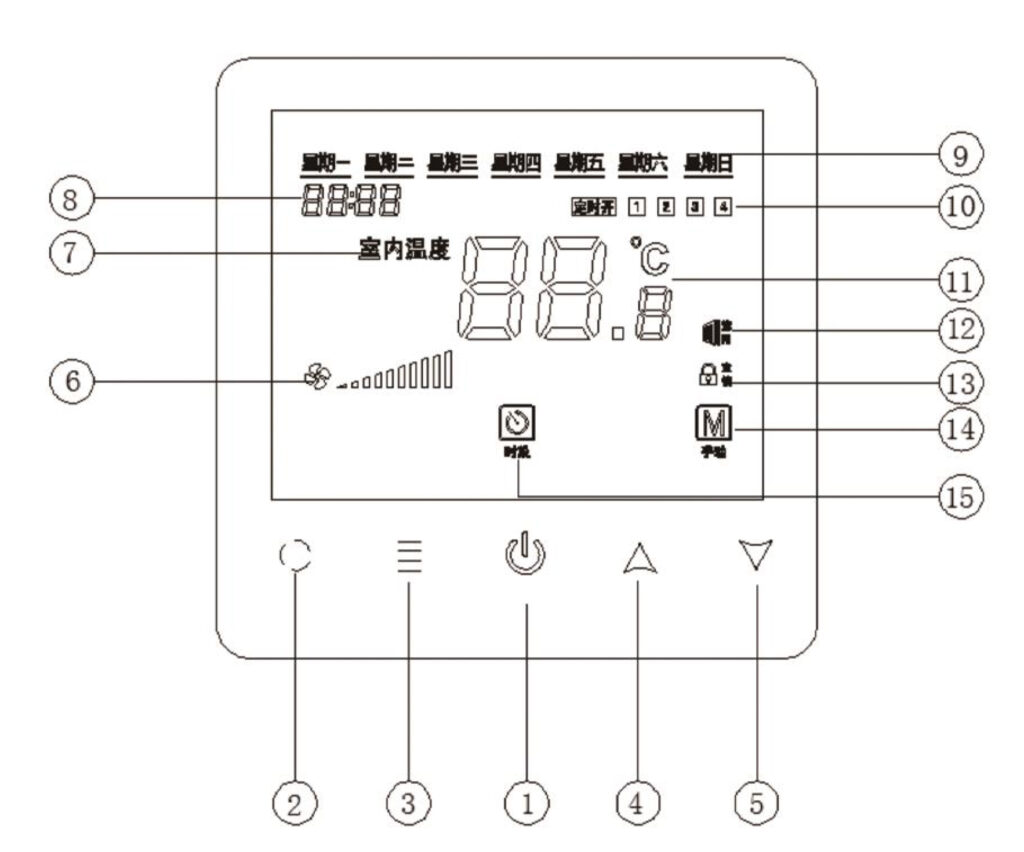

2. Bảng chú thích chức năng (1-15)

CÁC NÚT BẤM ĐIỀU KHIỂN
1* Nút Nguồn: Bật hoặc tắt thiết bị.
2* Nút Xác nhận / Chế độ: Dùng để chọn thiết lập hoặc chuyển đổi các chế độ vận hành.
3* Nút Chức năng: Mở các tùy chọn mở rộng.
4* Nút Lên: Tăng nhiệt độ hoặc điều chỉnh thông số đi lên.
5* Nút Xuống / Lưới lọc: Giảm thông số hoặc dùng để xử lý cảnh báo lưới lọc bụi.
CÁC BIỂU TƯỢNG VÀ KHU VỰC HIỂN THỊ
6* Tốc độ gió: Hiển thị mức độ mạnh/yếu của quạt.
7* Nhiệt độ phòng: Hiển thị nhiệt độ thực tế đo được trong phòng.
8* Giờ hệ thống: Khu vực hiển thị thời gian hiện tại.
9* Thứ trong tuần: Hiển thị ngày (từ Thứ 2 đến Chủ Nhật).
10* 4 Khung giờ: Khu vực hiển thị cài đặt cho 4 mốc thời gian trong ngày.

11  | Khu vực hiển thị Nhiệt độ

12  | Biểu tượng Lưới lọc (nhắc vệ sinh) Hiện lên khi cần vệ sinh tấm lọc bụi.

13 | Biểu tượng Khóa trẻ em – Biểu thị bảng điều khiển đang bị khóa an toàn.

14  | Biểu tượng Chế độ thủ công – Đang điều khiển thiết bị bằng tay.

15  | Biểu tượng Chế độ hẹn giờ theo khung giờ – Hiển thị khi bạn đang sử dụng tính năng tự động bật/tắt theo giờ.

Mẹo nhỏ: Nếu bạn thấy biểu tượng số 13 (Khóa trẻ em) hiện lên mà không bấm được các nút khác, hãy thử nhấn giữ nút Lên và Xuống cùng lúc trong vài giây để mở khóa nhé!

Một số lưu ý nhỏ cho bạn: * Mục số 5: Nút này thường có 2 chức năng, bấm nhanh để giảm số và nhấn giữ để reset/kiểm tra tình trạng lưới lọc bụi. * Mục số 13: Khi biểu tượng này hiện lên, các nút bấm khác sẽ bị khóa để tránh trẻ em nghịch phá. Thường phải nhấn giữ một tổ hợp phím để mở lại.

Sự cố Kiểm tra

• Không lên nguồn --> Kiểm tra dây nguồn, phích cắm có chặt không
  Màn hình báo không có tín hiệu --> Kiểm tra bộ điều khiển và màn hình có bị hỏng không
  Không hiển thị hình ảnh --> Kiểm tra bộ điều khiển và màn hình
  Không có âm thanh --> Kiểm tra bộ điều khiển và loa
  Không nhận bàn phím --> Kiểm tra bộ điều khiển và bàn phím
  Không nhận chuột --> Kiểm tra bộ điều khiển và chuột
  Không nhận máy in --> Kiểm tra bộ điều khiển và máy in
  Không có mạng --> Kiểm tra bộ điều khiển và kết nối mạng
  Pin không hoạt động --> Kiểm tra bộ điều khiển và pin
